LockKopter - das Häßliche Entlein

Konfuzius sagt: Kopterbau ist eine Brotdose Kunst.

Lockkopter

Lockkopter XS

Seit wir die Boxkopter Videos von Fleshpilot gesehen hatten schwirrte bei Lazyzero und mir auch die Idee im Kopf rum mal so etwas in dieser Art für den Strandurlaub zu bauen. Da die nächste Urlaubssaison so langsam akut wird wurde also bei Amazon eine Passende LocknLock Box bestellt und angefangen einen passenden Kopter drumherum zu zeichnen. Anforderungen waren hierbei die Verwendung von vorhandenen Komponenten mit 9-10„ Props, groß genug eine Gopro incl Case zu tragen, wasserdicht und schwimmend sowie zum Transport klappbar.

Zum Materialtest und weils nett ausschaut wurde diesmal 1,5mm GFK in Rot von Ahltec verwendet. Die 500x300er Platte reicht genau für 2 Kopter incl der Gopro Dämpfunsplatte mit Haltern. Der Rest ist normales 10mm Alu sowie 10mm Abstandshalter verschraubt mit M3 Schrauben. Die beiden Längsträger wurden diesmal mittels 2,4mm Alu Blindnieten mit dem Rahmen verbunden, da dies etwas leichter wird und die Nieten sowieso von einem anderen Projekt vorhanden waren. Vorne erhielt der Rahmen eine Platte zur Aufnahme von 4 Silikondämpfern unter denen die Gopro oder bei non-water Flügen notfalls auch ein Gimbal hängen kann. Hinten wurde ein kleiner Tragegriff integriert. Die Ausleger klappen um die Äußere Schraube im Rahmen und schlagen innen an 10mm Abstandshalter an.

Neu ist bei mir der Einrastmechanismus mit ins GFK gefrästen Laschen in denen eine Schraube die direkt ins GFK geschraubt ist und unten etwas übersteht ca 2mm tief in eine Bohrung im Ausleger greift. Mittels des dicken Schraubenkopfes kann die Lasche zum ausrasten mit der Hand nach oben gezogen werden. Dies Funktioniert prima, wobei die Laschen fast noch zu viel Spannung haben und sich mit kleineren Schraubköpfen somit kaum anheben lassen.

Im Inneren werkelt ein KK2 Board mit 2 UBEC 20A Reglern und aktuell einem 3S2200er Lipo, zusätzlich sind ein paar cm Ledstreifen vorne und hinten im inneren der Box verbaut.

Fliegen tut er schon mal - warum auch nicht - weitere Tests stehen noch aus.

So, hier noch die DXF Datei des Kopters für Nachbauer: lockkopter.dxf.zip Bitte auch die Lizenz beachten: Creative Commons: Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen Bedingungen 3.0 Deutschland (CC BY-NC-SA 3.0 DE), sprich Nachbauten NUR Privat und wer will darf mir auch gerne was zur Aufbesserung der Hobbykasse spenden (Paypal Button ist oben links ;_) ).

Fotos:

Lockkopter

Lockkopter XS

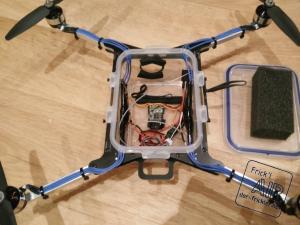

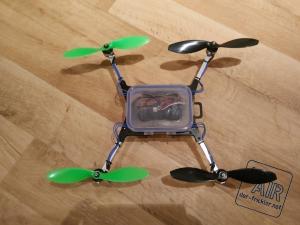

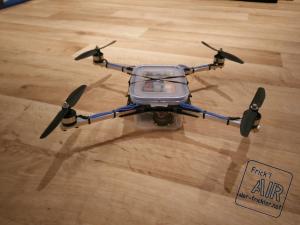

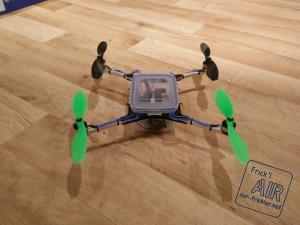

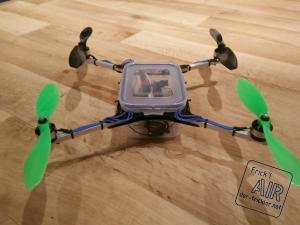

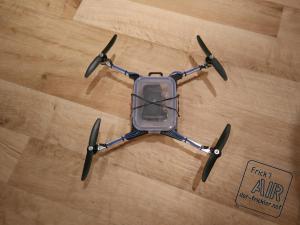

Auf Anregung von Käpt'n Balu entsteht gerade noch eine Kleinere Version des Boxkopters. Diesmal kommt die GoPro/SJ4000 hinter ein Bullauge in die Box. So wird das ganze deutlich leichter und kleiner. Als Motoren kommen alte erstmal alte 1806c zum Einsatz. Das ganze fliegt bei ersten Tests mit 2S und 7Zoll Props echt klasse und recht Effizient, allerdings sind so die Props noch leicht im Bild.

Videos:

Boxkopter - Waterfun



Boxkopter going Sweden - relaxing days at lake Langen
