Cable Cam

Hier mal mein Versuch einer Selbstgebauten Cable Cam:

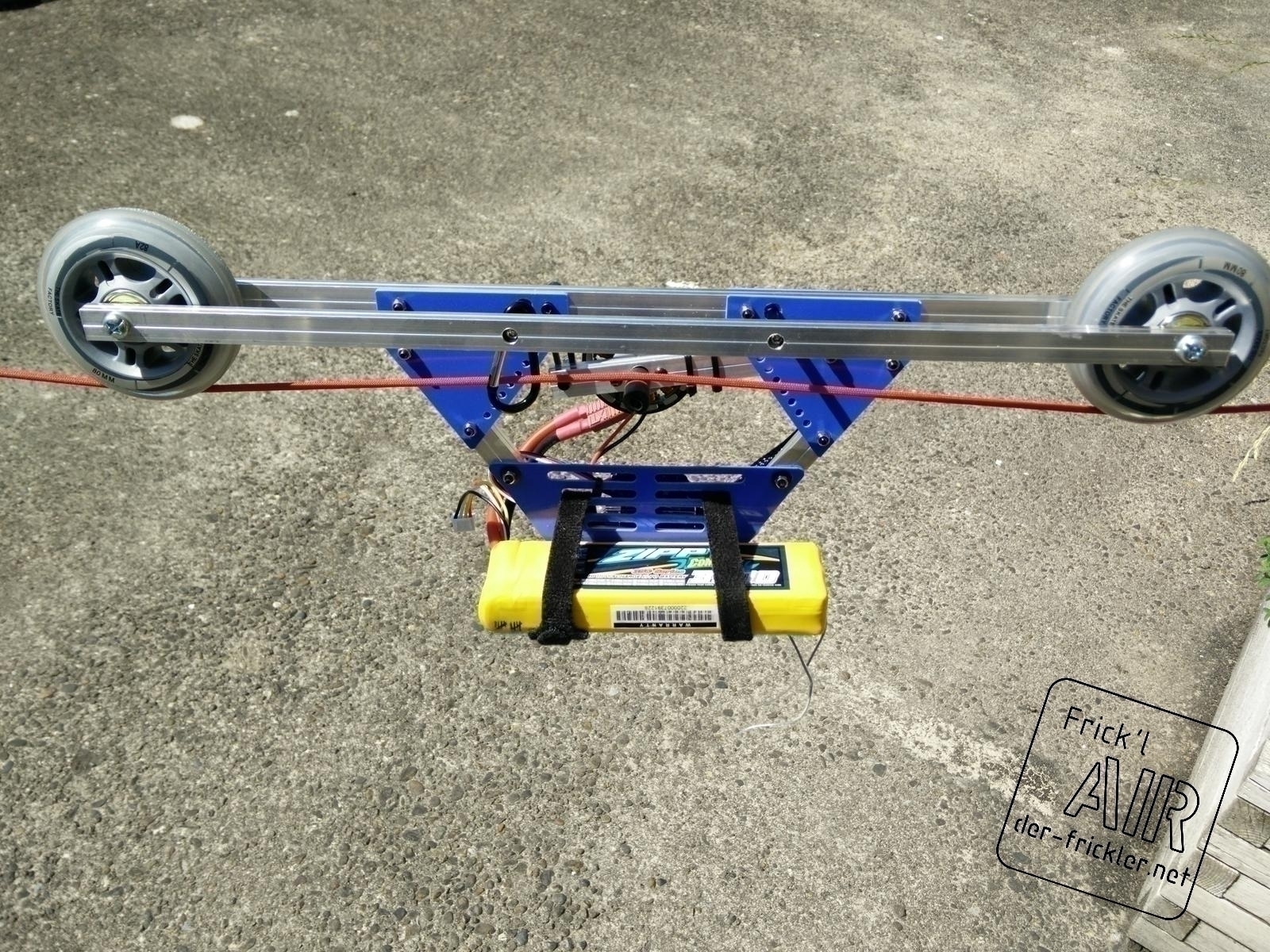

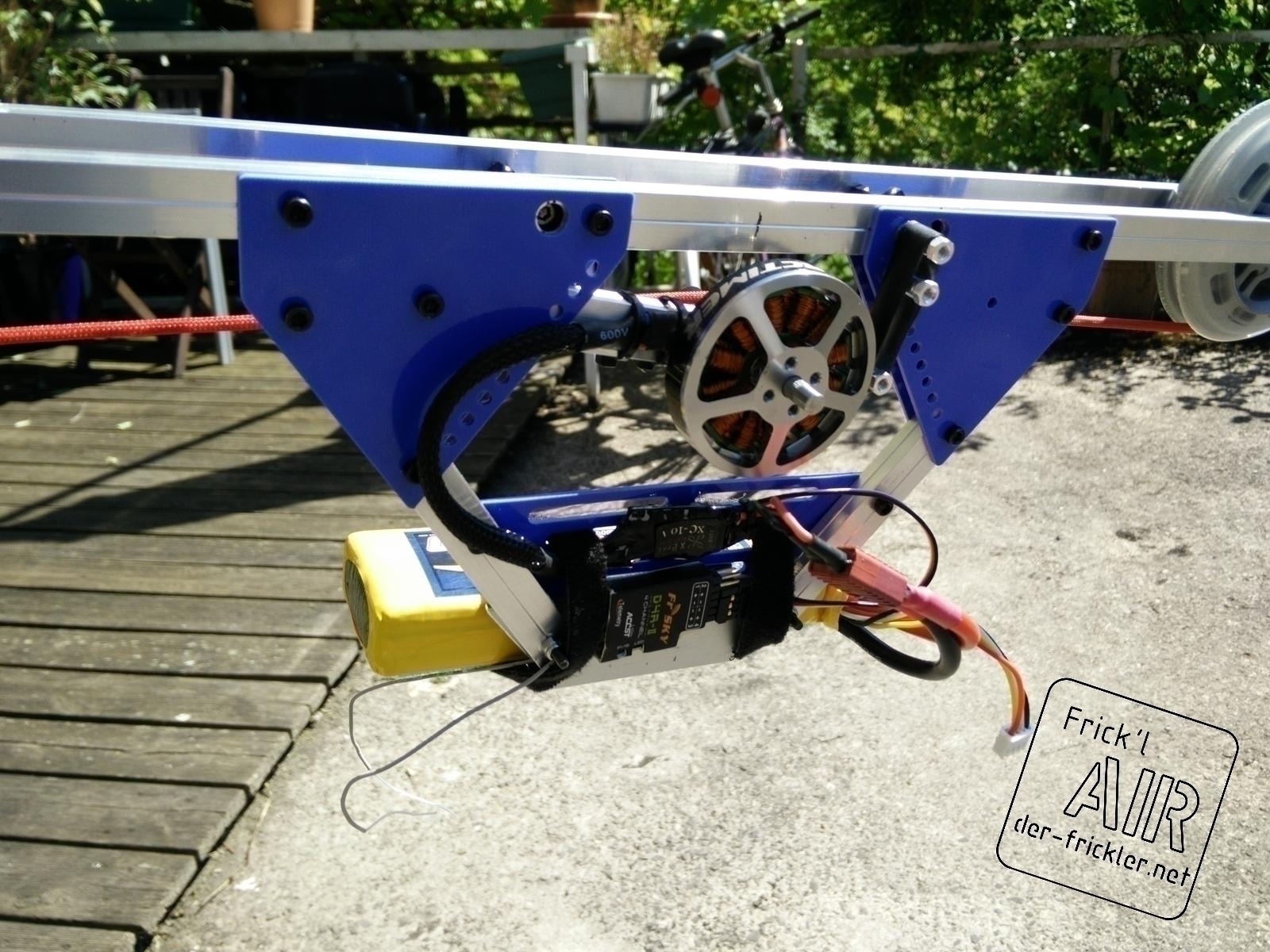

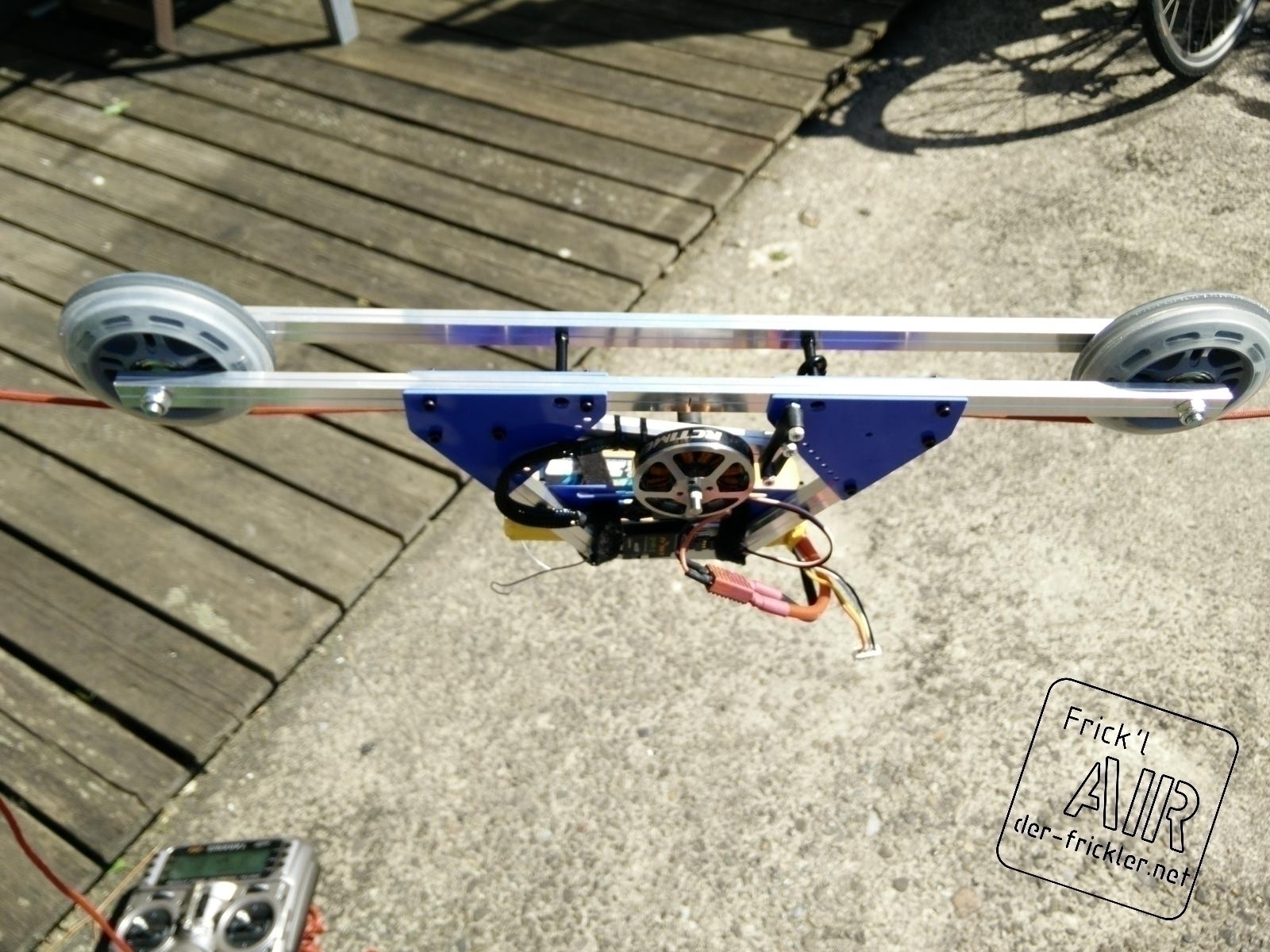

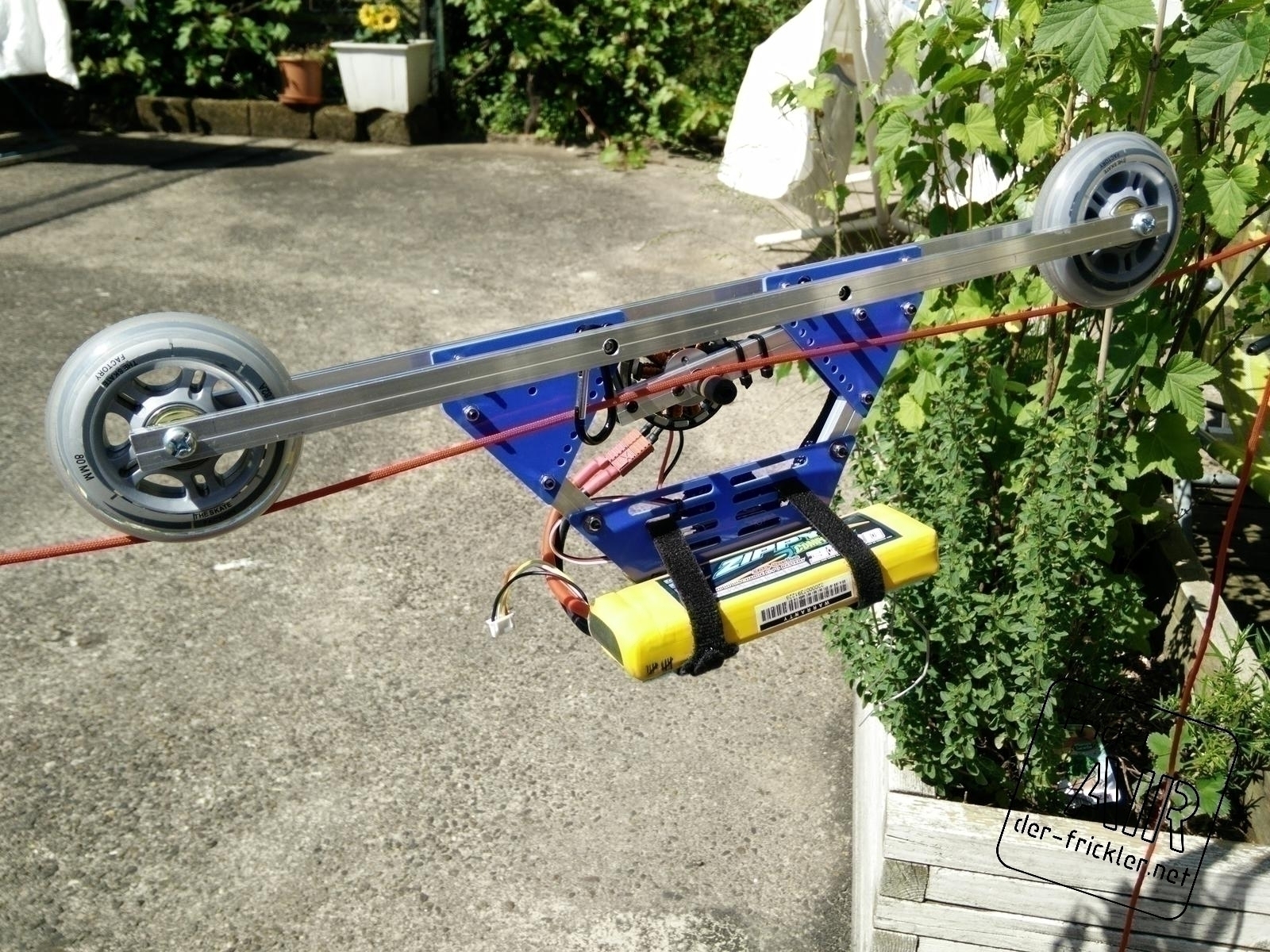

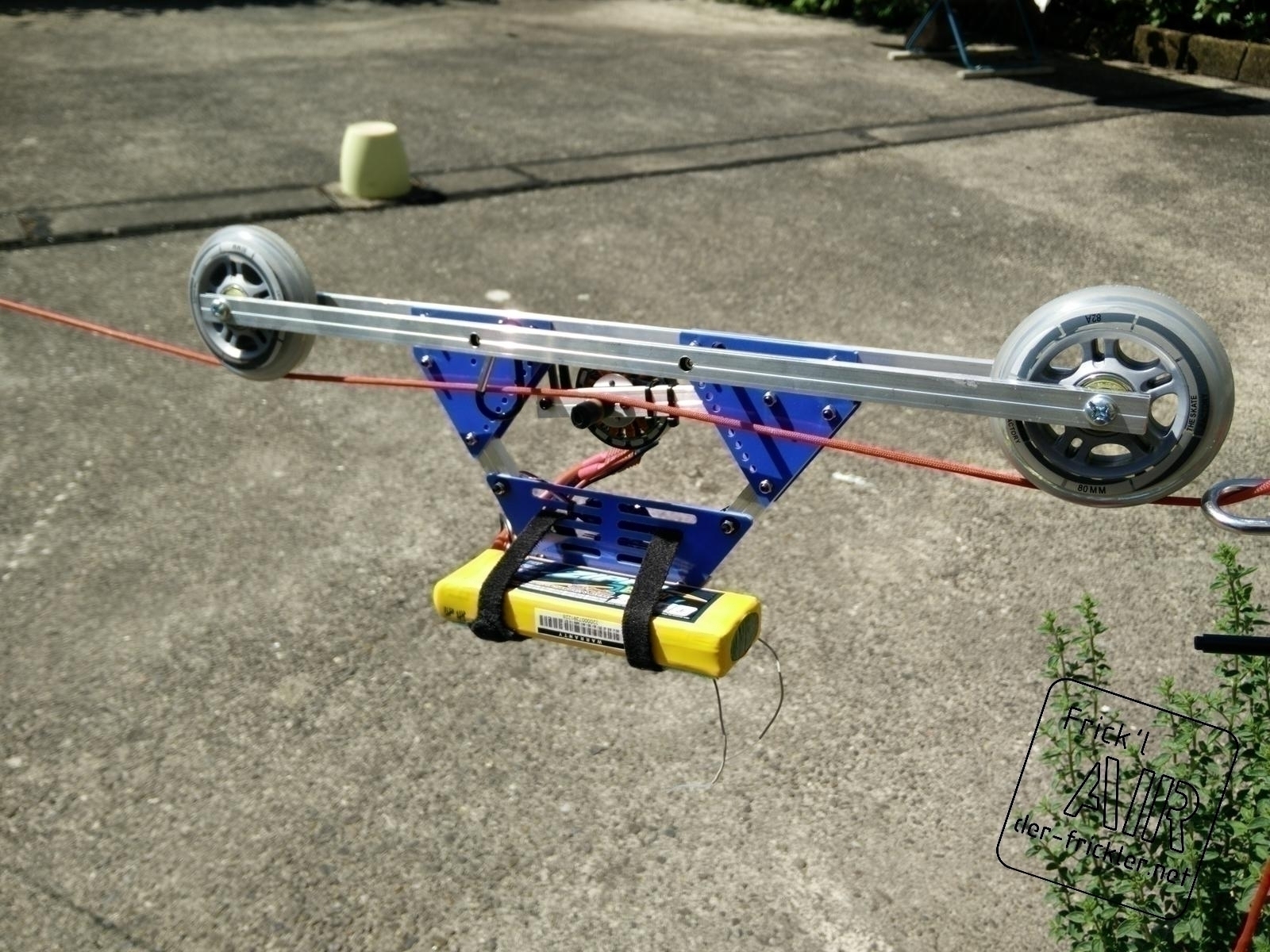

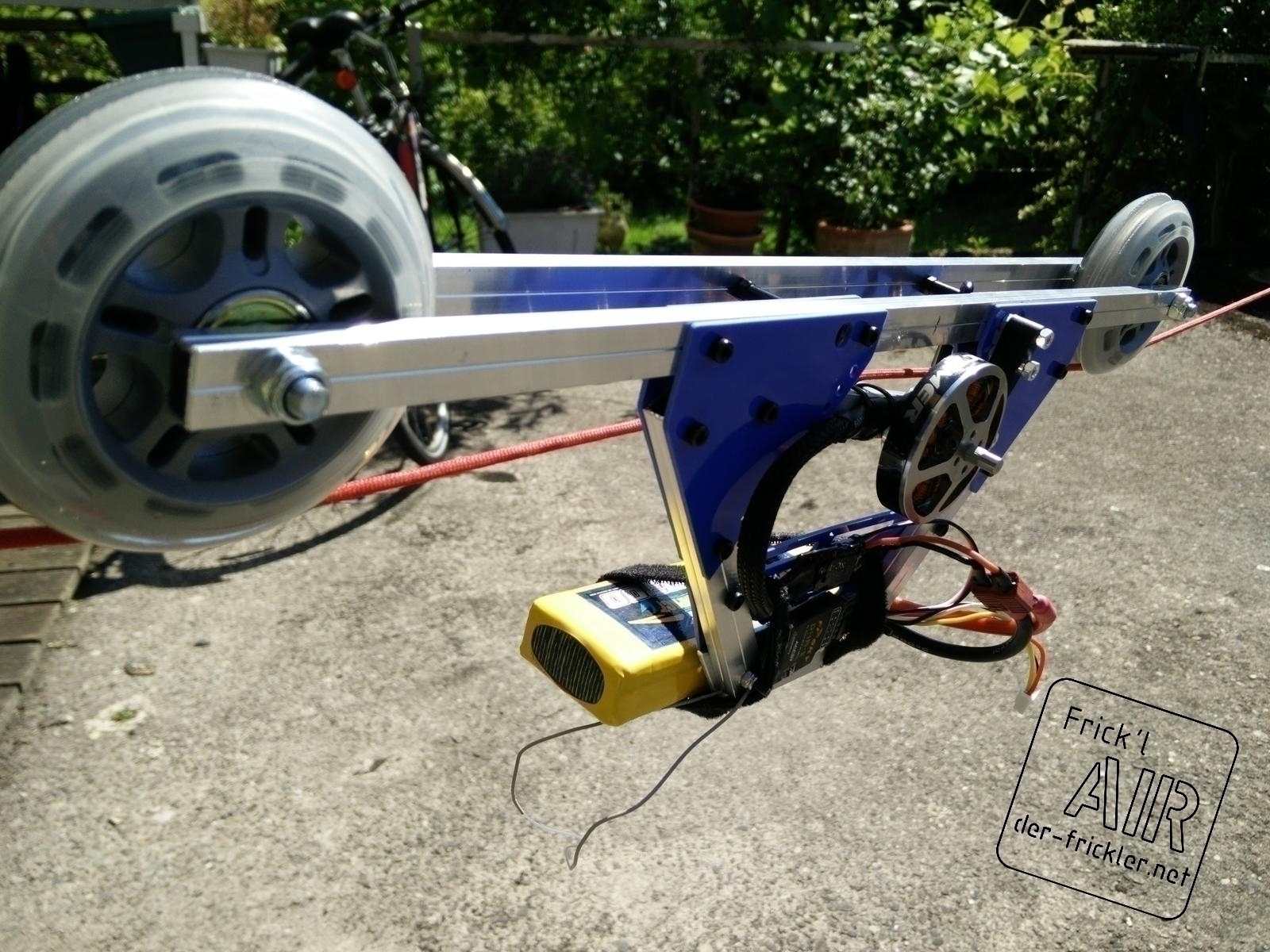

Es wurden fast Ausschließlich Materialien verwendet die ich von anderen Projekten sowieso in der Bastelkiste hatte. Der Frame besteht aus billigem Alu Quadratrohr mit ein paar gefräßten GFK Teilen. Die Rollen sind von Inlineskates. Der 5010er 360kv Außenläufer wird hat ein Stück festen Silikonschlauch auf der Welle der als Antriebsrad am Seil dient. Durch die schwingende Aufhängung des Motors ist ein gleichmäßiger Anpressdruck am Seil gegeben. Dieser kann durch verstellen des Gummis hinter der Cam eingestellt werden. Erste Rollversuche liefen recht gut. Unter der Akkuplatte ist ein normales Stativgewinde, so das beliebige Kugelköpfe oder eben ein Gimbal befestigt werden kann. In den nächsten Tagen werde ich noch das 2 ¹/² Achs Gimbal vom GoLong incl einer Dämpferplatte für die Cablecam anpassen.

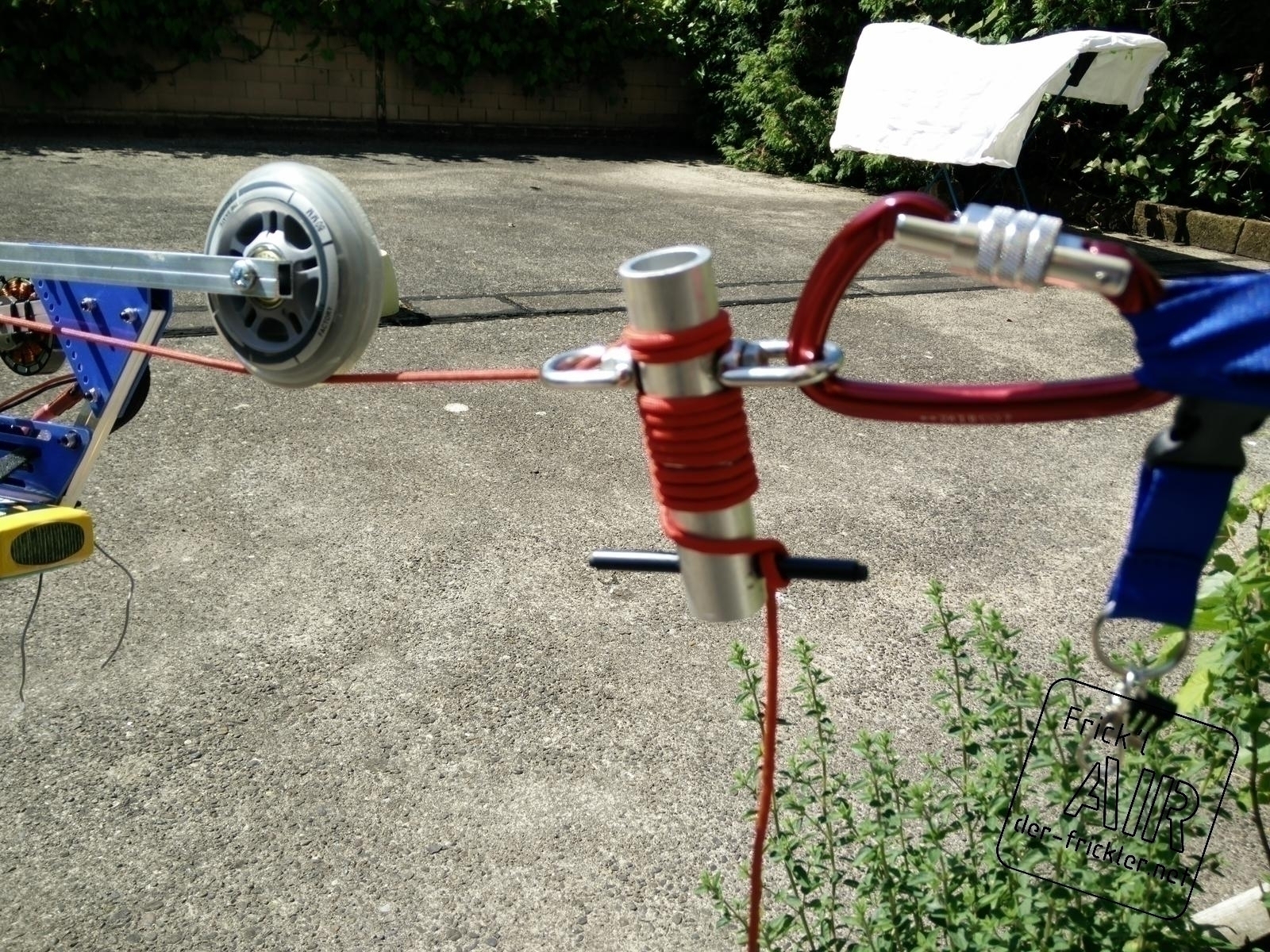

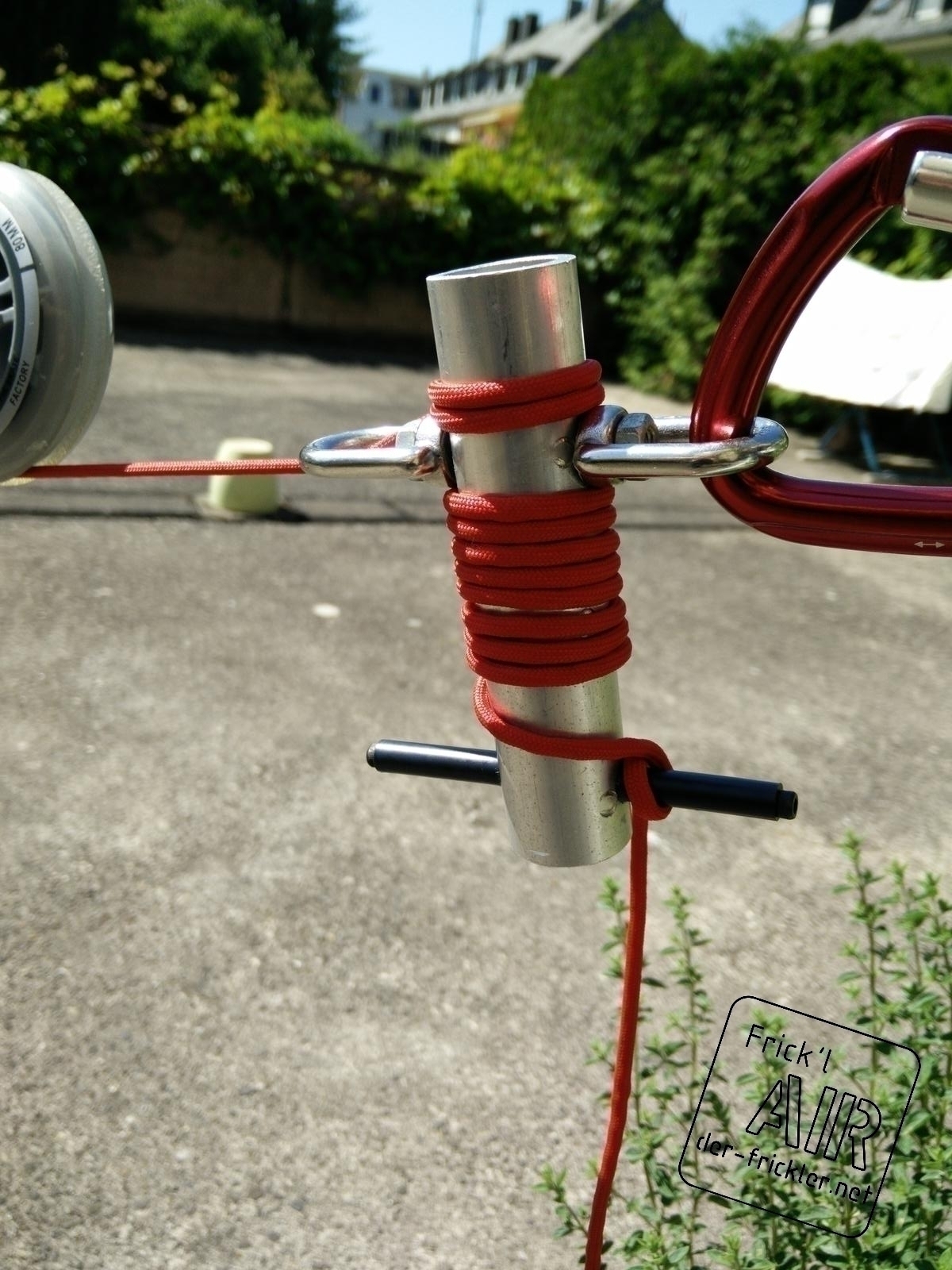

Außerdem entstand aus etwas Alu-Rohr und 2 Schraubösen meine kleine Variante eines Portawrap zur knotenlosen Seilbefestigung.

Fotos:
